Hvilken vej skal trafoen vende ?

[dfms]

Til det ene sæt V60'er mangler jeg en udgangstransformator, og da forstærkerne skal bruges til at trække bashøjtaler, er det oplagt at bruge et par udgangstrafoer jeg har liggende (de er med samme primær impedans og med 4/8 ohm ud).

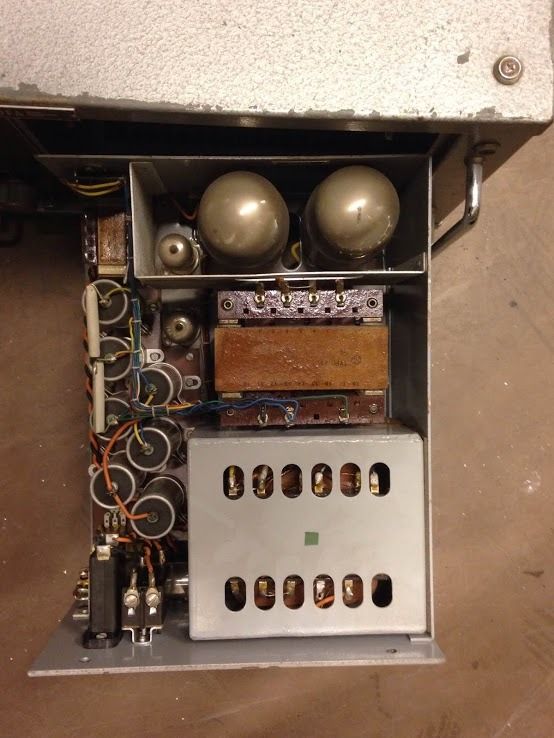

Problemet er at de er større end de originale, så jeg er nød til at flytte nettrafoen frem, det gør så at jeg ikke kan bruge det skjold der normalt sidder over nettrafoen.

Så hvilken vej er bedst at vende udgangs trf. i forhold til nettrf.:

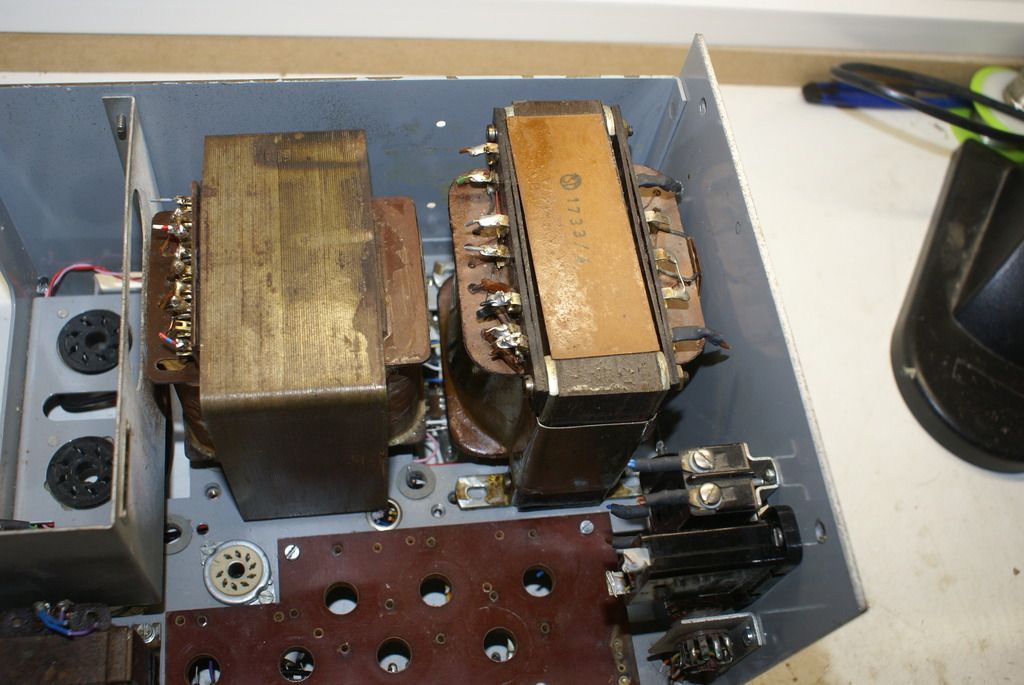

1.

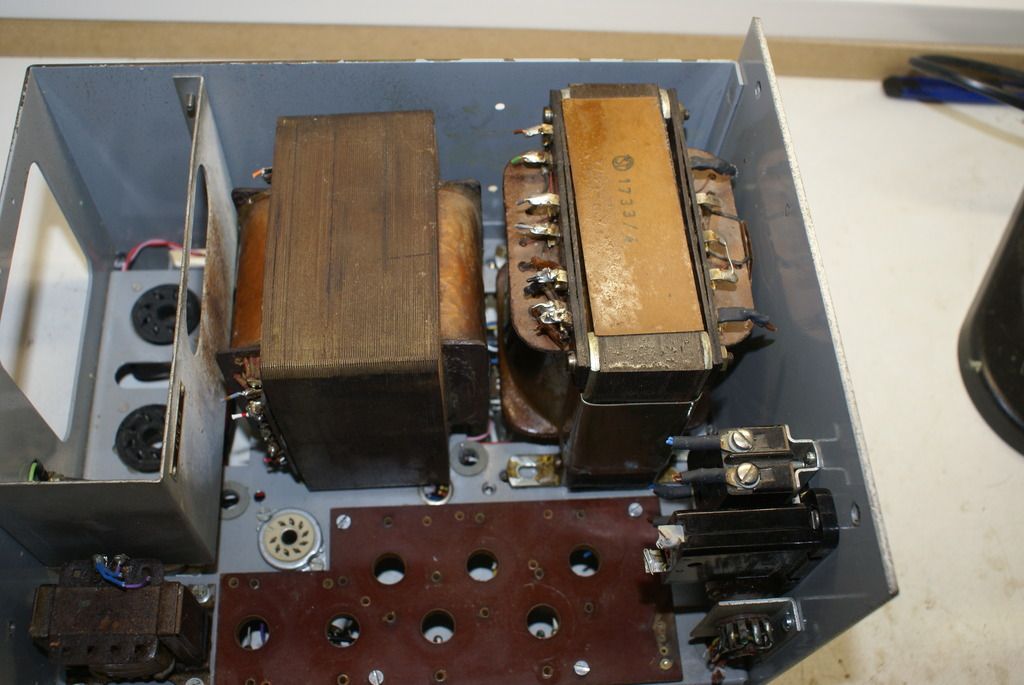

2.

[acj1980]

Udgangstrafoen skal som huskeregel altid vende på tværs af nettrafoen, eller af den anden udgangstrafo hvis det er en stereo forstærker, den vender ikke rigtig på nogle af dine billeder, er der ikke plads til du kan vende den så de står som et T ?
Mange hilsner
Alex

[dfms]

Nåhh det er bliket der ikke må vende samme vej, spolens retning har altså ingen betydning ?

[acj1980]

i og med at trafoen vender på tværs, vil blikket også afskærme for net trafoens magnetfelt i moderat grad, det afhænger af hvor langt væk de sidder fra hinanden, hvis de skal stå SÅ tæt op af hinanden, så ville jeg nok se om det ikke ville være muligt at placere et stykke metal imellem der afskærmer dem fra hinanden

[dfms]

Kunne godt vende udgangstrf. så det bliver som et T, men så kommer den sgu for tæt på udgangs-rørene.
Så jeg laver en kasse til nettrf., så ligner det også mere den originale forstærker, og det kan vi jo godt lide .



tak for hjælpen

[acj1980]

Hihi det kan jeg godt se, hvis du skærmer den godt af, så tror jeg ikke der sker noget ved det, velbekommen da :-)
